2 KANAL 24V RÖLE KARTI - ONLİNE ÖZEL FİYAT
₺102,27 + KDV
165 Adet Stokta var, şimdi sipariş ver hemen kargoda
Kategori
Stok Kodu
2 Kanal 24V Röle Kartı, Arduino 24V 2 Kanal Röle Kartı, 2 Relay 24V, 24V 2 Relay, JQC-3FF-S-Z
Fiyat
102,27 TL + KDV
*11,41 TL den başlayan taksitlerle!

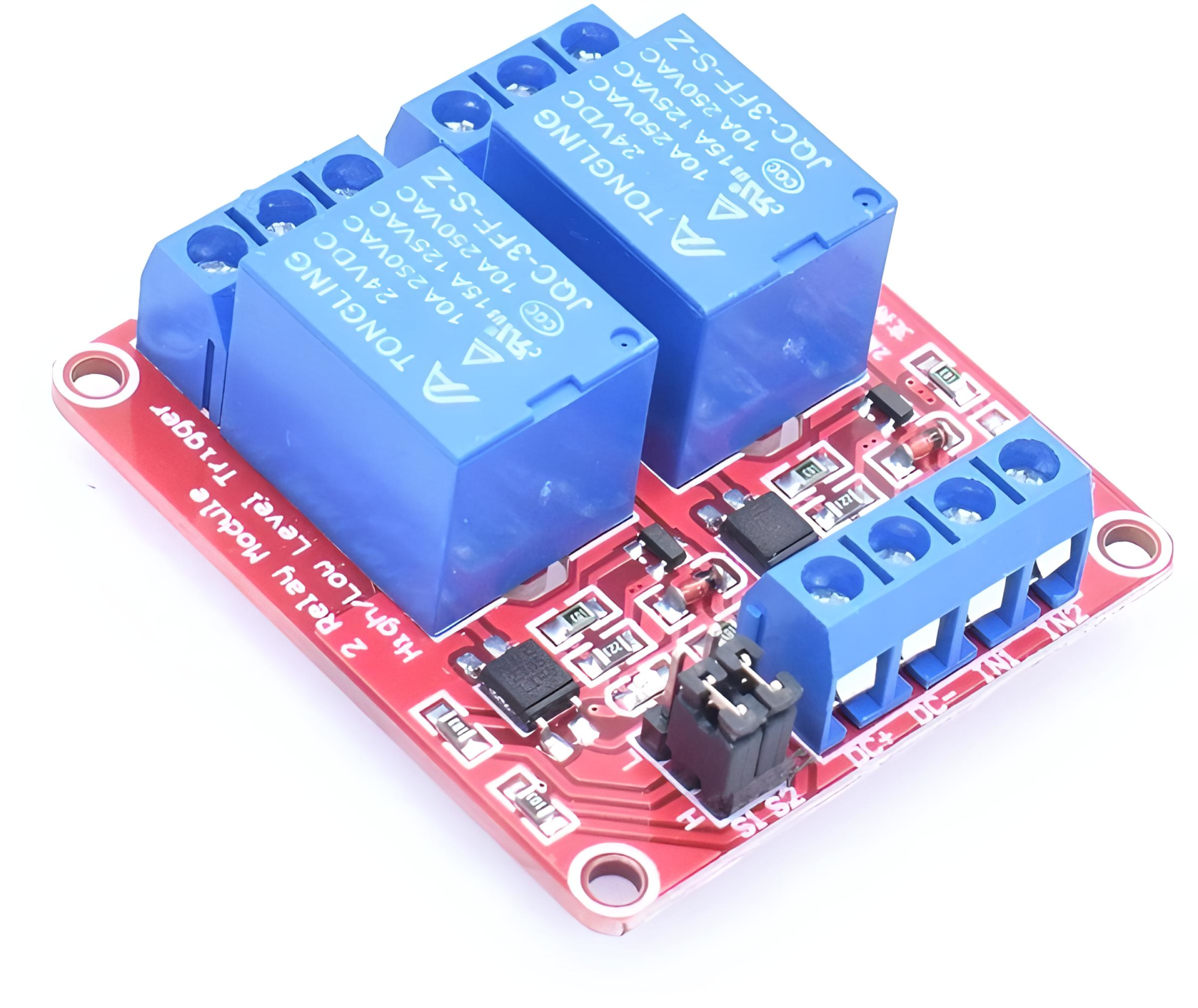

2 Kanal 24V Röle Kartı - 24V 2 Kanal Röle Kartı
Modül açıklaması:
- Modül orijinal Songle röle, normalde açık arayüz maksimum yük benimser: AC 250 V/10A, DC 30 V/10A;
- Orijinal Toshiba chip optocoupler izolasyon kullanarak, güçlü sürüş yeteneği, istikrarlı performans; tetik akımı 5mA;
- Modül çalışma voltajı 24 V
- Modül, yüksek bir seviye veya düşük bir seviye ayarlamak için bir jumper tarafından tetiklenebilir;
- Kontrol hattı bozuk olsa bile hataya dayanıklı tasarım, röle hareket etmeyecek;
- Güç göstergesi (yeşil), röle durum göstergesi (kırmızı)
- Arayüz tasarımı kullanıcı dostu, tüm arayüzler doğrudan çok uygun olan terminal bloğu üzerinden bağlanabilir.
- Modül boyutu: 50mm * 41mm * 18.5mm (uzunluk * genişlik * yükseklik)
- 4 sabitleme cıvata delikleri ile, delik 3.1mm, aralık 44.5mm * 35.5mm
Modül arayüzü:
- DC: güç kaynağının pozitif kutbunu bağlayın (voltaj röle ihtiyacına göre 5 V)
- DC-: güç kaynağının negatif kutbuna bağlı
- IN1: 1 sinyal tetik terminali, yüksek veya düşük seviye kontrolü röle çekme ayarlayabilirsiniz
- IN2: 2 kanallı sinyal tetik terminali, yüksek veya düşük seviye kontrolü röle çekme ayarlayabilir
Röle çıkışı:
- NO1: 1 yönlü röle normalde açık arayüz, röle emme önce askıya alınır, ve emme sonra COM1 ile kısa devre.
- COM1: 1 yol röle ortak arayüzü
- NC1: tek yönlü röle normalde kapalı arayüz, röle çekilmeden önce COM1 ile kısa devre.
- NO2: 2 yönlü röle normalde açık arayüz, röle emme önce askıya alınır, ve emme sonra COM2 ile kısa devre.
- COM2: 2 yönlü röle ortak arayüzü
- NC2: 2 yönlü röle normalde kapalı arayüz, röle çekilmeden önce COM2 ile kısa devre.
Yüksek ve düşük seviye tetik seçici:
- S1, yüksek ve düşük seviye 1 kanal rölesinin tetik seçimidir.
- S2, yüksek ve düşük seviye 2 kanal rölesinin tetik seçimidir.
- com ve düşük kısa bağlantı, ilgili röle düşük seviye tetikleyicidir, com ve yüksek kısa bağlantı yüksek seviye tetikleyicidir.
TEKNİK ÖZELLİKLER:
- Kontak Yükü:Düşük Güç
- Güç Kaynağı:AC
- Teorisi:Voltaj Röle
- Voltajı:250V
- Çalışma voltajı:5V 12V 24V
- Maks yük:AC 250V/10A
- Maks yük2:DC 30V/10A
- Kanal:2
- Ürün boyutu:50X41X18.5mm / 2X1.6X0.7in
- Güç ışığı:Yeşil，Röle ışığı:Kırmızı，Kart rengi:Kırmızı
