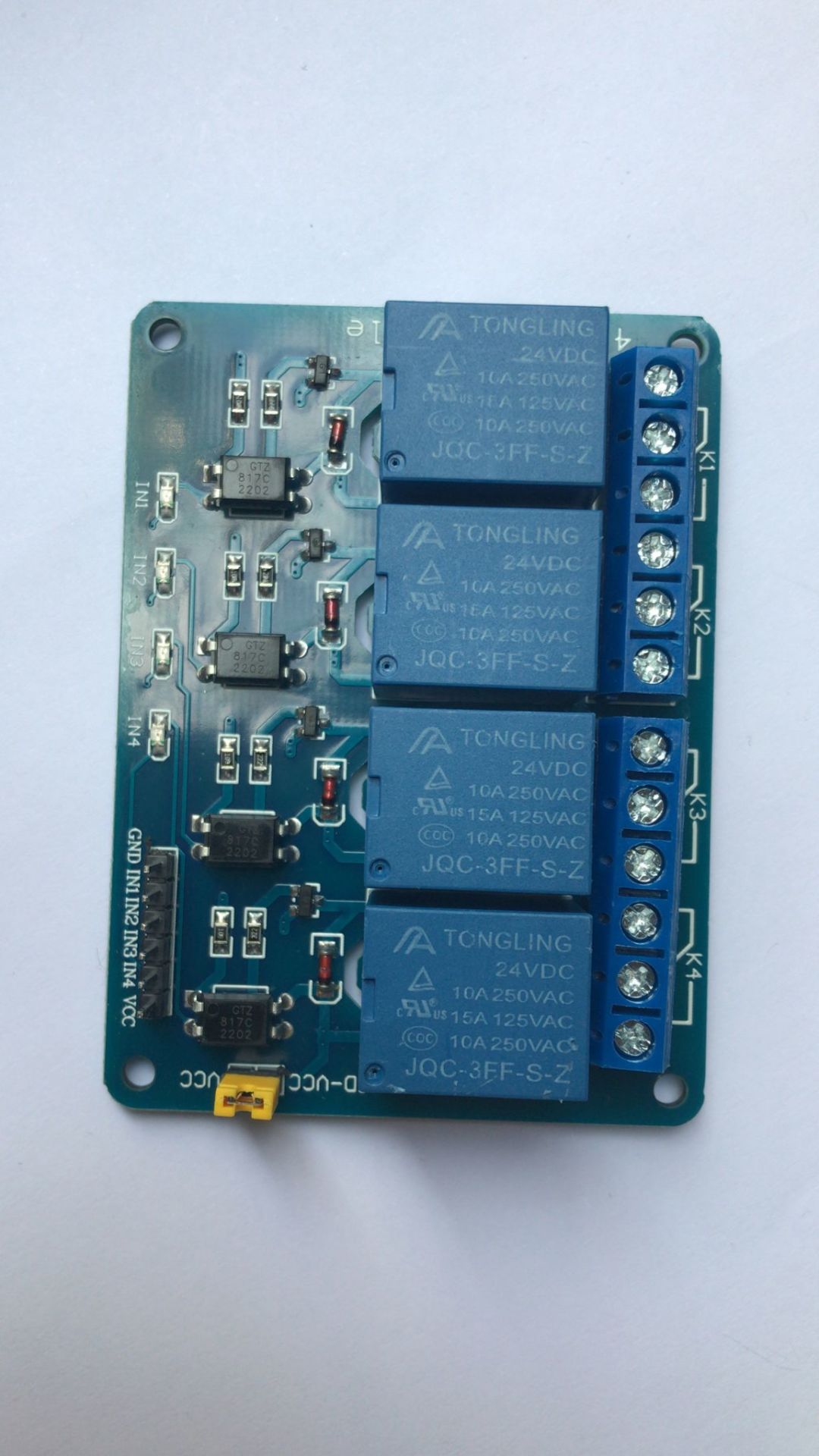

4 KANAL 24V RÖLE KARTI - 24V 4 KANAL RÖLE KARTI
Modül açıklaması:
- Modül orijinal yüksek kaliteli röle, normalde açık arayüz maksimum yük benimser: AC 250V/10A, DC 30V/10A;
- Yama optokuplör izolasyon, güçlü sürüş yeteneği, istikrarlı performans; Tetik akımı 5mA;
- Modül çalışma voltajı 5V, 12V, 24V olarak mevcuttur;
- Modülün her kanalı, yüksek bir seviye veya düşük bir seviye ayarlamak için bir jumper tarafından tetiklenebilir;
- Kontrol hattı bozuk olsa bile hataya dayanıklı tasarım, röle hareket etmeyecek;
- Güç göstergesi (yeşil), 4 yönlü röle durum göstergesi (kırmızı)
- Arayüz tasarımı kullanıcı dostu, tüm arayüzler doğrudan çok uygun olan terminal bloğu üzerinden bağlanabilir.
- Modül boyutu: 73mm * 50mm * 18.5mm (uzunluk * genişlik * yükseklik)
- 4 sabitleme cıvata delikleri ile, delik 3.1mm, aralık 67mm * 44.5mm
Modül arayüzü:
DC +: güç kaynağının pozitif kutbunu bağlayın (röle tarafından voltaj gereklidir, 5V.9V.12V ve 24V seçimi vardır)
DC-: güç kaynağının negatif kutbuna bağlı
IN1-IN4: her yolun ayarına göre, ilgili röle yüksek veya düşük seviyede kontrol edilebilir.
Röle çıkışı: 12-line arayüzü, tüm arayüzler kullanıcı erişimini kolaylaştırmak için doğrudan bağlanabilir
NO1--NO4: röle normalde açık arayüz, röle emme önce askıya alınır, ve bu emme sonra COM ile kısa devre.
COM1--COM4 röle ortak arayüzü
NC1--NC4: röle normalde kapalı arayüz, rölenin çekilmesinden önce COM ile kısa devre ve emmeden sonra yüzer
Yüksek ve düşük tetik seçimi:
- 1.S1-S4, sırayla 1 ila 4 rölelerin yüksek ve düşük seviye tetik seçimleridir;
- 2.com düşüğe kısaltıldığında, ilgili röle düşük seviyede tetiklenir ve com yüksek terminalle kısaltıldığında, yüksek seviyede tetiklenir.
