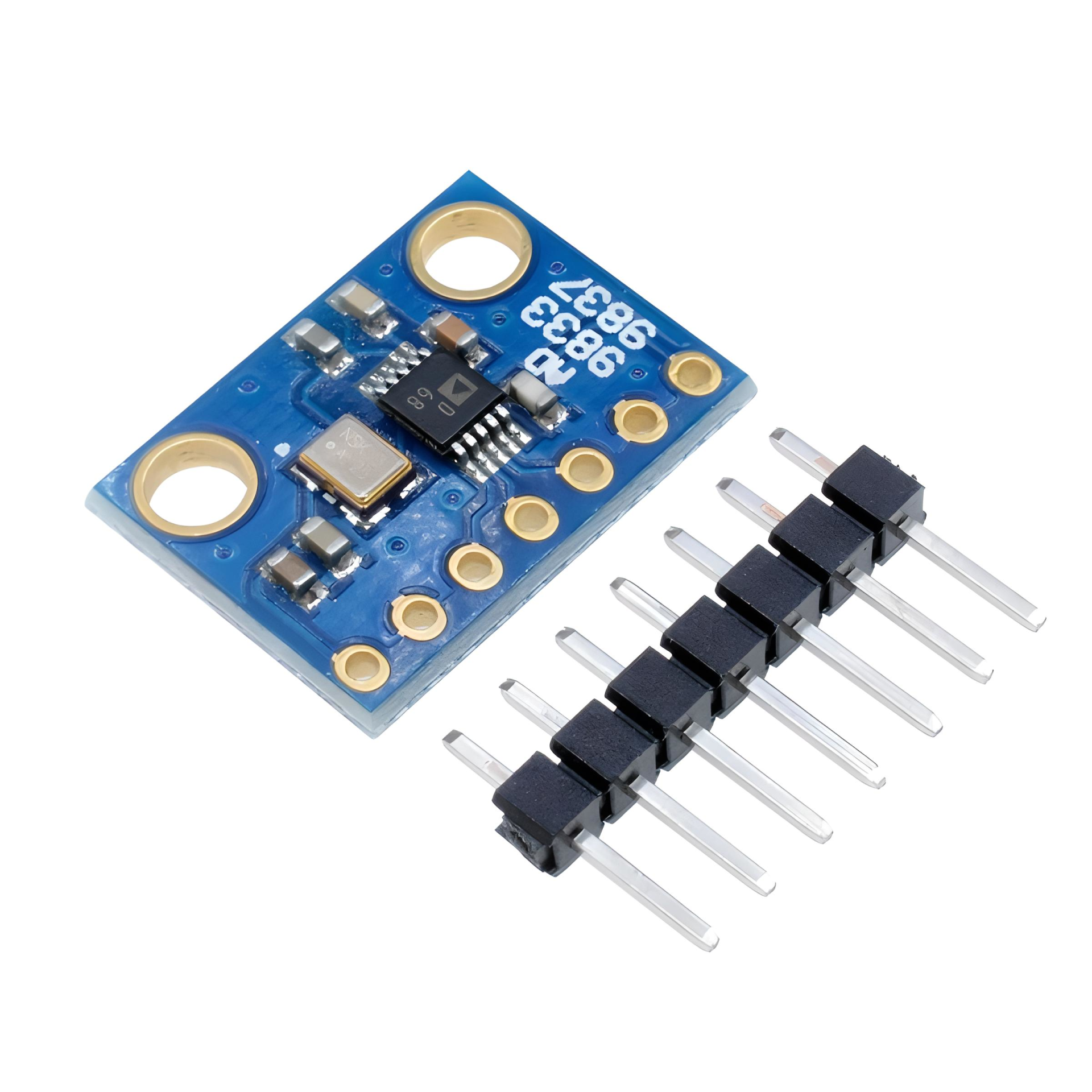

AD9833 PROGRAMLANABİLİR SİNÜS KARE DALGA DDS SİNYAL JENARATÖR MODÜLÜ - GY-9833
Kalan Stok : 4
290,27 TL
AD9833 PROGRAMLANABİLİR SİNÜS KARE DALGA DDS SİNYAL JENARATÖR MODÜLÜ - GY-9833
AD9833, sinüs, üçgen ve kare dalga çıkışları üretebilen düşük güçlü, programlanabilir dalga formu jeneratörüdür. Dalga formu üretimi, çeşitli algılama, çalıştırma ve zaman alanı reflektometresi (TDR) uygulamalarında gereklidir. Çıkış frekansı ve faz, kolay ayarlamaya izin veren yazılım programlanabilir. Harici bileşenlere gerek yoktur. Frekans kayıtları 28 bit genişliğindedir: 25 MHz saat hızı ile, 0.1Hz çözünürlüğü elde edilebilir; 1 MHz saat hızı ile, g/33 0.004Hz çözünürlüğe ayarlanabilir.
28-bit sinyal çözünürlüğü be 25MHz saat hızı ile 0.1Hz ‘lik çözünürlük elde edilebilinir yada 1MHz saat hızı ile 0.004 Hz çözünürlük elde edilebilinir.
Özellikler:
- Dijital olarak programlanabilir frekans ve faz
- 12.65 mW güç tüketimi 3 V de
- 0 MHz ila 12.5 MHz çıkış frekansı aralığı
- 28 bit çözünürlük: 25 MHz referans saatinde 0.1Hz
- Sinüzodal, üçgen ve kare dalga çıkışları
- 2.3 V ila 5.5 V güç kaynağı
- Harici bileşen gerekmez
- 3 telli SPI arayüzü
- Genişletilmiş sıcaklık aralığı:-40 ° c ila + 105 ° c
- Güç aşağı seçeneği
- Güncelleme oranı: 25(max)
- Maksimum çıkış: 0.65V
- VOUT Minimum: 38mV
- VOUT sıcaklık katsayısı: 200 °
- Giriş yüksek voltaj: 1.7-2.8V
- Giriş düşük voltaj: 0.5-0.7V
- Giriş akımı: 10 ve mikro; A
- Giriş kapasitans: 3pF
- Çalışma sıcaklığı aralığı − 40 ° c ila + 105 ° c; Tipik özellikler 25 ° c'dir
- Boyut: 17*12mm/0.66*0.47"
