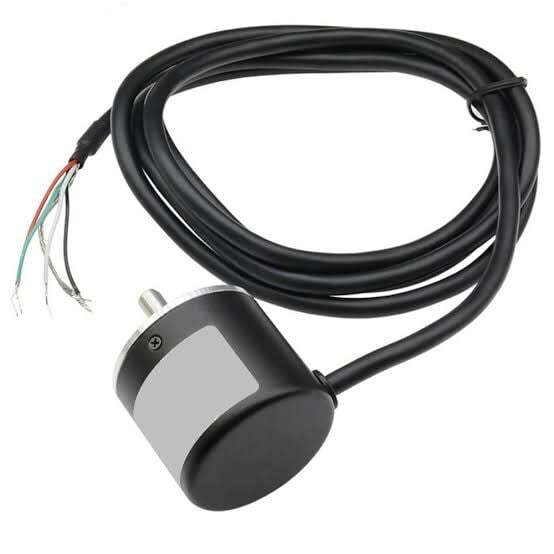

D6mm NPN Foto Elektrik Artımsal Rotary Encoder DC 5-24V - 500 Darbe
₺1.017,38 + KDV
2 Adet Stokta var, şimdi sipariş ver hemen kargoda
Kategori
Stok Kodu
ARU-9135
Fiyat
1.017,38 TL + KDV
*113,51 TL den başlayan taksitlerle!
D6mm NPN Foto Elektrik Artımsal Rotary Encoder DC 5-24V - 500 Darbe
Bu başlık, endüstriyel otomasyon ve robotik projelerinde sıkça kullanılan bir artımsal (incremental) döner enkoder modeline aittir. Belirttiğiniz teknik özellikler, bu cihazın elektriksel ve mekanik sınırlarını tanımlar.
İşte bu enkoderin teknik özelliklerinin detaylı açıklaması ve bağlantı rehberi:
Teknik Özelliklerin Açıklaması
- D6mm (Mil Çapı): Enkoderin dönen milinin (şaftının) çapı 6 mm'dir. Bağlantı yaparken bu çapa uygun bir esnek kaplin (coupling) seçmeniz gerekir.
- NPN Çıkış Tipi: Açık kolektör (Open Collector) NPN çıkış verir. Sinyal hatları aktif olduğunda hattı şaseye (GND/0V) çeker. Mikrodenetleyiciler (Arduino, ESP32) veya PLC'ler ile okuma yaparken sinyal hatlarına pull-up direnci (genellikle 4.7kΩ veya 10kΩ) bağlanması veya dahili pull-up dirençlerinin aktif edilmesi gerekir.
- Foto Elektrik (Optik): Enkoderin iç mekanizmasında ışık kaynağı (LED) ve foto-sensör bulunur. Mil döndükçe içerideki delikli disk ışığı keser ve bu sayede çok yüksek hassasiyetle dijital kare dalga sinyali üretilir.
- Artımsal (Incremental): Mutlak (absolute) enkoderlerin aksine, açıyı direkt hafızada tutmaz. Sadece dönme hareketi gerçekleştikçe darbe (puls) üretir. Genellikle yön ve konum tespiti için A ve B fazı olmak üzere iki adet kare dalga çıkışı verir.
- DC 5-24V: Geniş bir çalışma voltajı aralığına sahiptir. Hem 5V ile çalışan mikrodenetleyiciler (Arduino vb.) hem de 24V ile çalışan endüstriyel PLC sistemleri ile doğrudan beslenebilir.
- 500 Darbe (PPR - Pulses Per Revolution): Enkoder mili tam bir tur (360 derece) döndüğünde, A ve B çıkışlarının her birinden 500 adet kare dalga darbesi üretilir. Eğer mikrokontrolcü kodunda her iki fazın hem yükselen hem düşen kenarları sayılırsa (4x modu), tur başına hassasiyet 2000 adıma kadar çıkarılabilir.
Bu ürüne ilk yorumu siz yapın!
Ürün hakkında henüz soru sorulmamış.
Ürün Bilgisi
D6mm NPN Foto Elektrik Artımsal Rotary Encoder DC 5-24V - 500 Darbe
Bu başlık, endüstriyel otomasyon ve robotik projelerinde sıkça kullanılan bir artımsal (incremental) döner enkoder modeline aittir. Belirttiğiniz teknik özellikler, bu cihazın elektriksel ve mekanik sınırlarını tanımlar.
İşte bu enkoderin teknik özelliklerinin detaylı açıklaması ve bağlantı rehberi:
Teknik Özelliklerin Açıklaması
- D6mm (Mil Çapı): Enkoderin dönen milinin (şaftının) çapı 6 mm'dir. Bağlantı yaparken bu çapa uygun bir esnek kaplin (coupling) seçmeniz gerekir.
- NPN Çıkış Tipi: Açık kolektör (Open Collector) NPN çıkış verir. Sinyal hatları aktif olduğunda hattı şaseye (GND/0V) çeker. Mikrodenetleyiciler (Arduino, ESP32) veya PLC'ler ile okuma yaparken sinyal hatlarına pull-up direnci (genellikle 4.7kΩ veya 10kΩ) bağlanması veya dahili pull-up dirençlerinin aktif edilmesi gerekir.
- Foto Elektrik (Optik): Enkoderin iç mekanizmasında ışık kaynağı (LED) ve foto-sensör bulunur. Mil döndükçe içerideki delikli disk ışığı keser ve bu sayede çok yüksek hassasiyetle dijital kare dalga sinyali üretilir.
- Artımsal (Incremental): Mutlak (absolute) enkoderlerin aksine, açıyı direkt hafızada tutmaz. Sadece dönme hareketi gerçekleştikçe darbe (puls) üretir. Genellikle yön ve konum tespiti için A ve B fazı olmak üzere iki adet kare dalga çıkışı verir.
- DC 5-24V: Geniş bir çalışma voltajı aralığına sahiptir. Hem 5V ile çalışan mikrodenetleyiciler (Arduino vb.) hem de 24V ile çalışan endüstriyel PLC sistemleri ile doğrudan beslenebilir.
- 500 Darbe (PPR - Pulses Per Revolution): Enkoder mili tam bir tur (360 derece) döndüğünde, A ve B çıkışlarının her birinden 500 adet kare dalga darbesi üretilir. Eğer mikrokontrolcü kodunda her iki fazın hem yükselen hem düşen kenarları sayılırsa (4x modu), tur başına hassasiyet 2000 adıma kadar çıkarılabilir.
