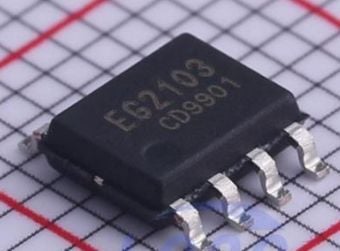

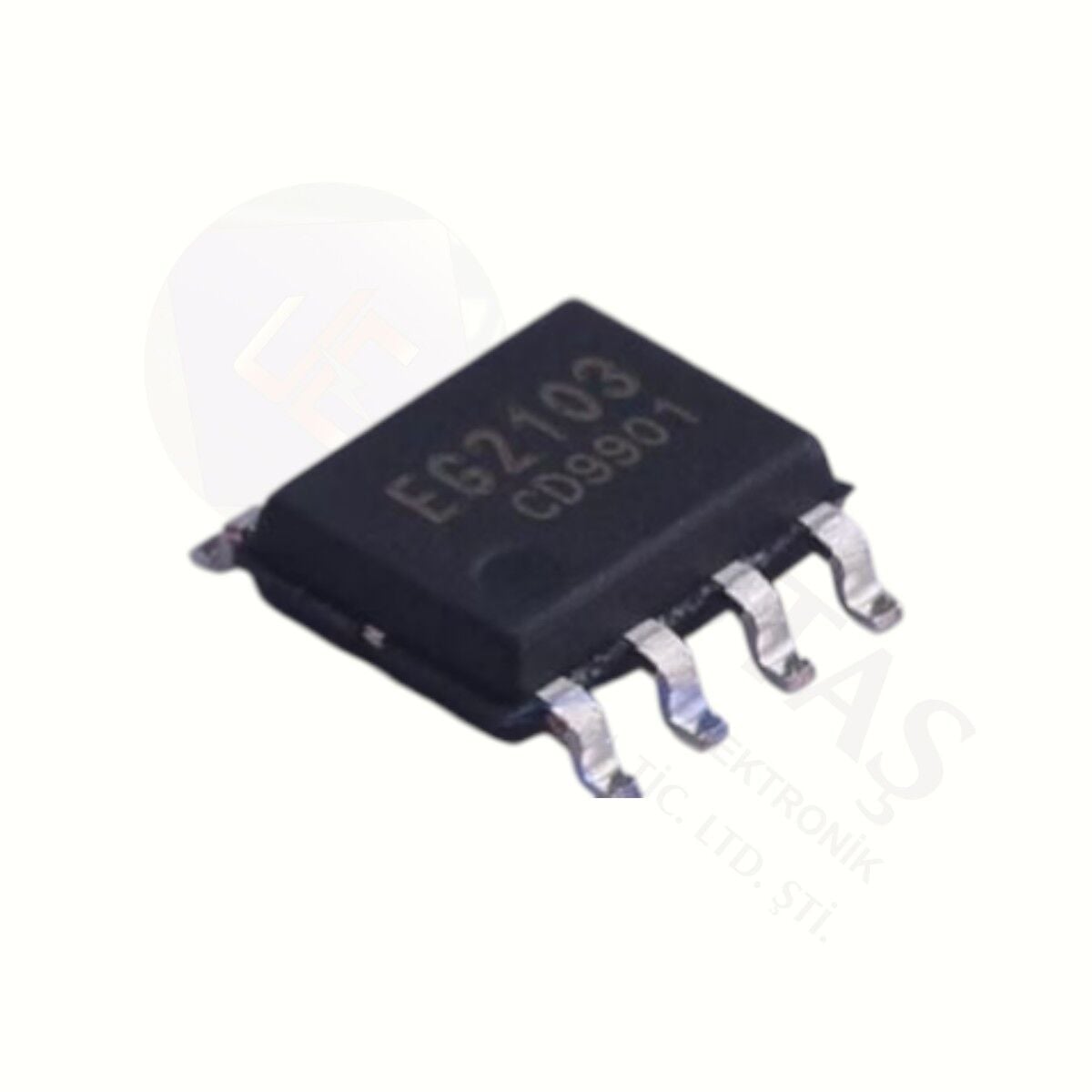

EG2103 MOSFET 35ns 10V~20V SOIC-8 Gate Drivers ROHS- EGMİCRO
₺37,70 + KDV
1 Adet Stokta var, şimdi sipariş ver hemen kargoda
Kategori
Stok Kodu
TR5217
Fiyat
37,70 TL + KDV
*4,21 TL den başlayan taksitlerle!
600 V'a kadar dayanım gerilimine sahip, üst düzey yüzer önyüklemeli güç kaynağı tasarımı
5V, 3.3V giriş voltajına uyum sağlar
Desteklenen maksimum frekans 500KHZ'dir
Düşük voltaj korumasına sahip VCC ve VB güç kaynağı
Düşük uç VCC voltaj aralığı 10V-20V
Çıkış akımı kapasitesi IO+/- 0,3 A/0,6A
Dahili ölü bölge kontrol devresi
HIN giriş kanalı yüksek seviyede etkilidir, yüksek uçlu HO çıkışını kontrol eder
∎ LİNK
Giriş kanalı düşük seviyede etkilidir ve düşük uç LO çıkışını kontrol eder
Birkaç çevresel aygıt
Paket türü: SOP-8EG2103, mantık sinyali giriş işleme devresini entegre eden, uygun maliyetli bir MOS tüp, IGBT tüp kapılı sürücü özel çipidir.
Düşük gerilim koruma devresi, seviye kaydırma devresi, darbe filtre devresi ve çıkış sürücü devresi özellikle fırçasız motor kontrolörü ve DC-DC güç kaynağında kullanılır
sürücü devresi.
EG2103'ün üst uç çalışma voltajı 600V'a ulaşabilir ve düşük uç Vcc güç kaynağı voltaj aralığı 10V ile 20V kadar geniştir. Çip giriş kanalı HIN
200K çekme direnci oluşturuldu, LIN
Giriş dalgalı olduğunda üst ve alt güç MOS tüplerini kapatmak için 200K'lık bir çekme direnci yerleştirilmiştir.
Durum, çıkış akımı kapasitesi IO+/- 0.3/0.6A, SOP8 paketi kullanılarak.
Bu ürüne ilk yorumu siz yapın!
Ürün hakkında henüz soru sorulmamış.
Ürün Bilgisi
600 V'a kadar dayanım gerilimine sahip, üst düzey yüzer önyüklemeli güç kaynağı tasarımı
5V, 3.3V giriş voltajına uyum sağlar
Desteklenen maksimum frekans 500KHZ'dir
Düşük voltaj korumasına sahip VCC ve VB güç kaynağı
Düşük uç VCC voltaj aralığı 10V-20V
Çıkış akımı kapasitesi IO+/- 0,3 A/0,6A
Dahili ölü bölge kontrol devresi
HIN giriş kanalı yüksek seviyede etkilidir, yüksek uçlu HO çıkışını kontrol eder
∎ LİNK
Giriş kanalı düşük seviyede etkilidir ve düşük uç LO çıkışını kontrol eder
Birkaç çevresel aygıt
Paket türü: SOP-8EG2103, mantık sinyali giriş işleme devresini entegre eden, uygun maliyetli bir MOS tüp, IGBT tüp kapılı sürücü özel çipidir.
Düşük gerilim koruma devresi, seviye kaydırma devresi, darbe filtre devresi ve çıkış sürücü devresi özellikle fırçasız motor kontrolörü ve DC-DC güç kaynağında kullanılır
sürücü devresi.
EG2103'ün üst uç çalışma voltajı 600V'a ulaşabilir ve düşük uç Vcc güç kaynağı voltaj aralığı 10V ile 20V kadar geniştir. Çip giriş kanalı HIN
200K çekme direnci oluşturuldu, LIN
Giriş dalgalı olduğunda üst ve alt güç MOS tüplerini kapatmak için 200K'lık bir çekme direnci yerleştirilmiştir.
Durum, çıkış akımı kapasitesi IO+/- 0.3/0.6A, SOP8 paketi kullanılarak.
