ESP8266 ESP-12E NodeMCU LUA WIFI MOTOR SHIELD MODÜLÜ - ONLİNE ÖZEL FİYAT
₺142,32 + KDV
29 Adet Stokta var, şimdi sipariş ver hemen kargoda
Kategori
Stok Kodu
NODEMCU, ESP8266 ESP-12E NodeMCU LUA Wifi Motor Shield Kartı, ESP8266 WiFi NodeMcu Lua ESP12E için L293D Motor Sürücü Kartı
Fiyat
142,32 TL + KDV
*15,88 TL den başlayan taksitlerle!

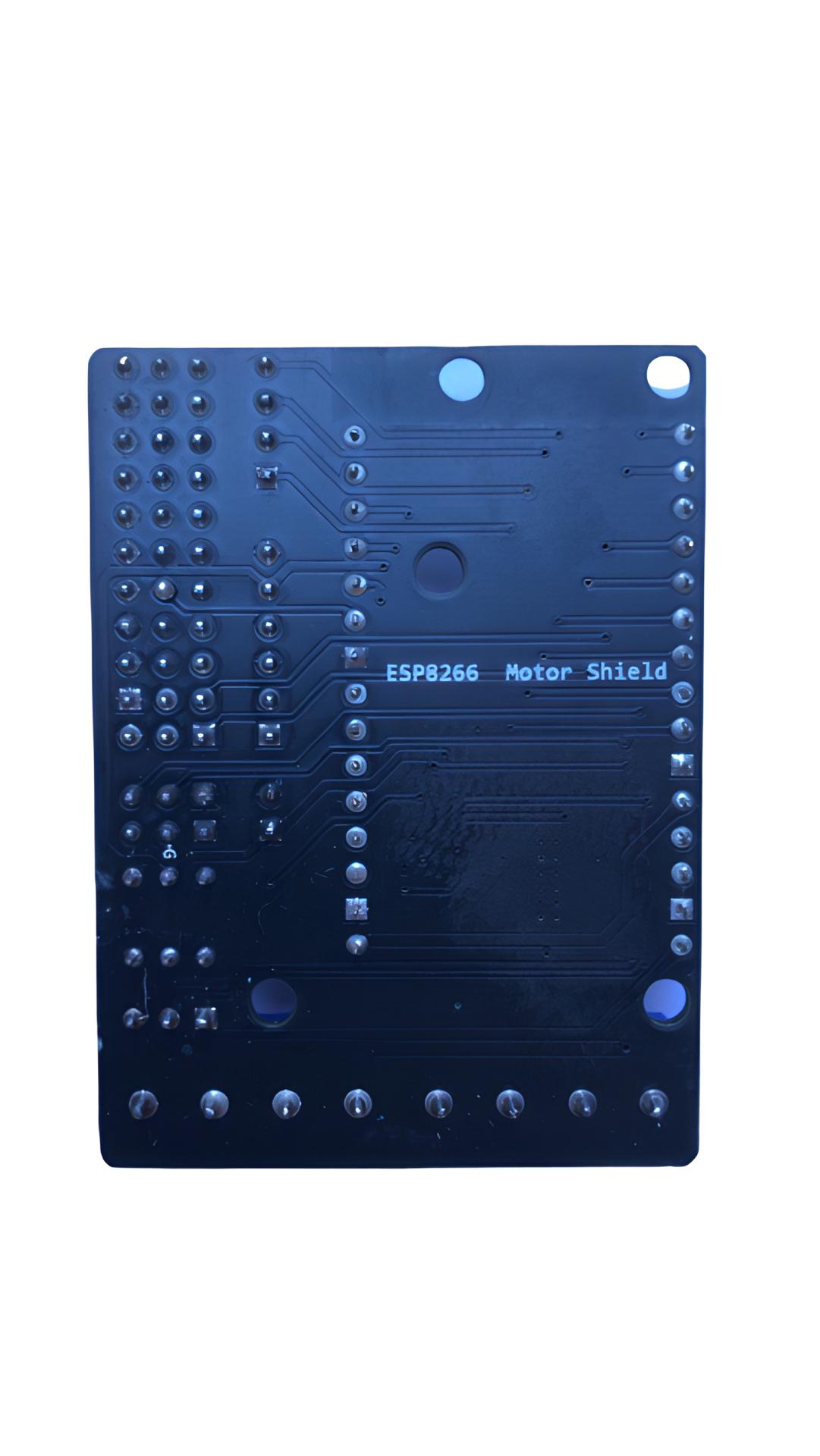

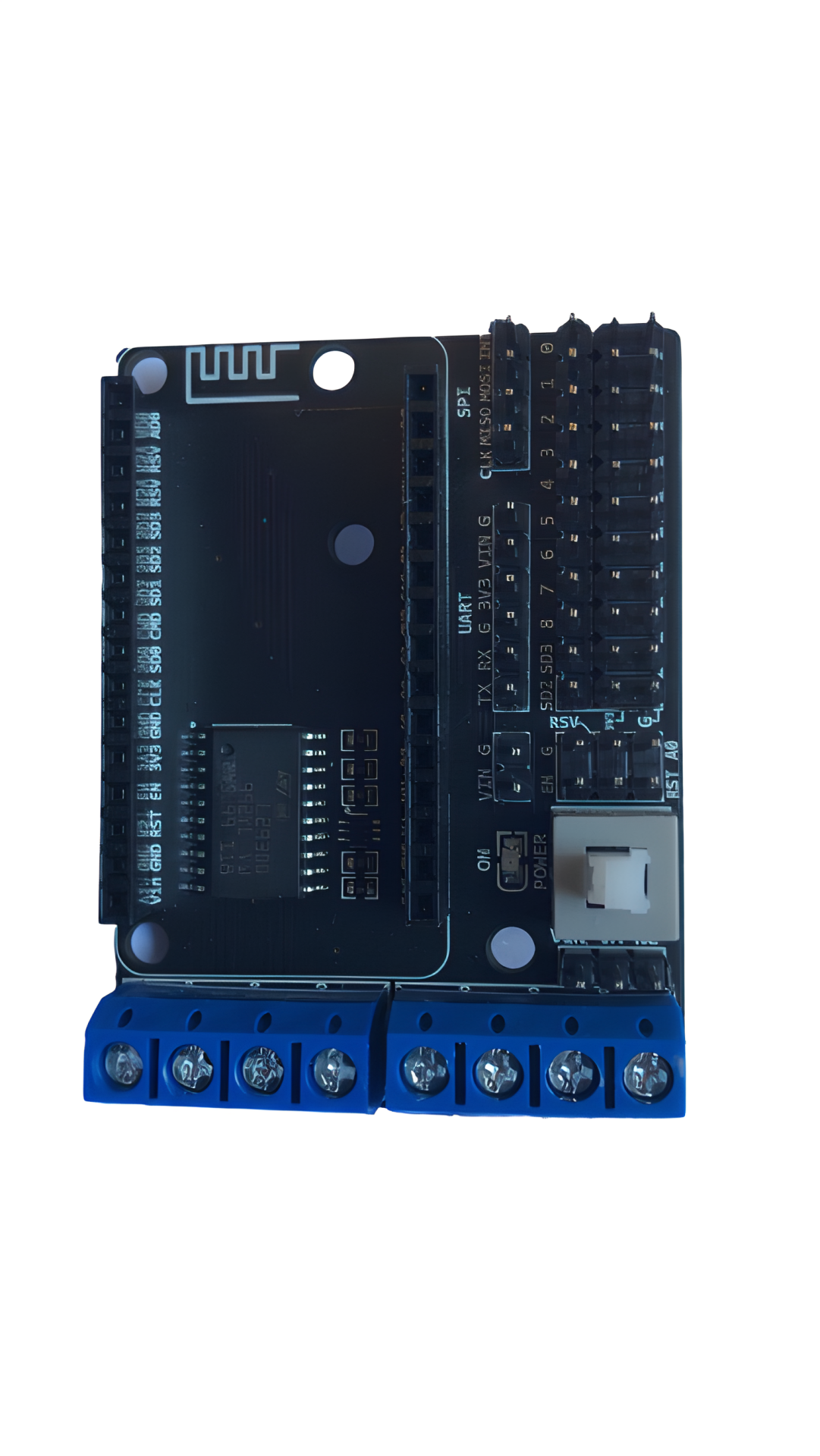

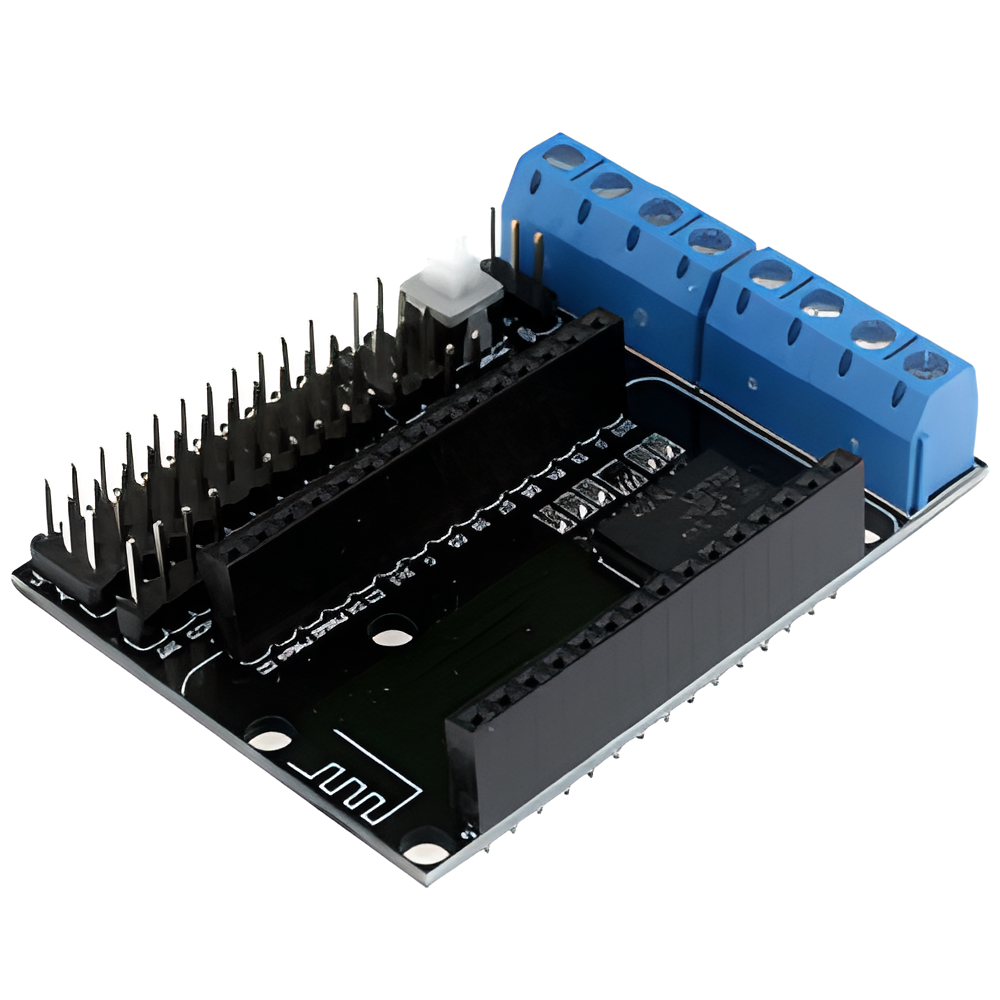

ESP8266 ESP-12E NodeMCU LUA WIFI MOTOR SHIELD MODÜLÜ
L293D Motor Sürücü modülü, ESP12E Dev Kit ve NodeMCU ile uyumludur. Bu kalkan kartı, doğrudan 2 kanallı DC motorları veya tek kanallı step motorları çalıştırabilen güç tam köprü çipi L293D tarafından çalıştırılır.
Bu motor kalkan kartında, kontrol portu olarak ESP-12E Dev Kit'in IO portu kullanılır. İçeride yapılandırılmış mantık yongası, IC'yi çalıştırabilir. Böylece, ekran kartının dört portu vardır: PWMA(motor A), PWMB (motor B), DA (motor A yönü) ve DB (motor B yönü) olarak kullanılan D1, D2, D3 ve D3. , sırasıyla. Ek olarak, bu ekran kartı VIN, 3.3V, DIO, AIO, SDIO, UART, SPI, RST ve EN gibi birçok pime sahiptir, böylece her türlü sensörü (örn. sıcaklık ve nem, buzzer, ışık) rahatlıkla bağlayabilir. , röle sensörü vb.)
TEKNİK ÖZELLİKLER:
- Motor Voltajı: 4.5V-36V
- ESP Kontrol Kartı Voltajı: 4.5V-9V(10V MAX)
- Sürücü Çipi: L293D
- Modül kısa devre (VM ve VIN) sağlar, motorun sürüş ve kontrolünü bitirirken 1 kanal gücü (4,5V-9V) rahatlıkla kullanabilirsiniz.
- Lojik Çalışma Akımı Iss: ≤60mA(Vi=L), ≤22mA (Vi=H);
- Sürücü Çalışma Akımı Io: ≤1.2A;
- Maksimum Güç Tüketimi: 4W (T=90℃)
- Kontrol Sinyali Giriş Seviyesi: Yüksek: 2.3V≤VIH≤VIN; Düşük: -0.3V≤VIL≤1.5V
- Çalışma Sıcaklığı: -25℃～+125℃
- Sürücü Tipi: çift kanallı yüksek güçlü H-köprü sürücüsü
- ESP12E Geliştirme Kiti Kontrol Arayüzü: D1, D3(A motor); D2, D4(B motoru)
Bu ürüne ilk yorumu siz yapın!
Ürün hakkında henüz soru sorulmamış.
Ürün Bilgisi
ESP8266 ESP-12E NodeMCU LUA WIFI MOTOR SHIELD MODÜLÜ
L293D Motor Sürücü modülü, ESP12E Dev Kit ve NodeMCU ile uyumludur. Bu kalkan kartı, doğrudan 2 kanallı DC motorları veya tek kanallı step motorları çalıştırabilen güç tam köprü çipi L293D tarafından çalıştırılır.
Bu motor kalkan kartında, kontrol portu olarak ESP-12E Dev Kit'in IO portu kullanılır. İçeride yapılandırılmış mantık yongası, IC'yi çalıştırabilir. Böylece, ekran kartının dört portu vardır: PWMA(motor A), PWMB (motor B), DA (motor A yönü) ve DB (motor B yönü) olarak kullanılan D1, D2, D3 ve D3. , sırasıyla. Ek olarak, bu ekran kartı VIN, 3.3V, DIO, AIO, SDIO, UART, SPI, RST ve EN gibi birçok pime sahiptir, böylece her türlü sensörü (örn. sıcaklık ve nem, buzzer, ışık) rahatlıkla bağlayabilir. , röle sensörü vb.)
TEKNİK ÖZELLİKLER:
- Motor Voltajı: 4.5V-36V
- ESP Kontrol Kartı Voltajı: 4.5V-9V(10V MAX)
- Sürücü Çipi: L293D
- Modül kısa devre (VM ve VIN) sağlar, motorun sürüş ve kontrolünü bitirirken 1 kanal gücü (4,5V-9V) rahatlıkla kullanabilirsiniz.
- Lojik Çalışma Akımı Iss: ≤60mA(Vi=L), ≤22mA (Vi=H);
- Sürücü Çalışma Akımı Io: ≤1.2A;
- Maksimum Güç Tüketimi: 4W (T=90℃)
- Kontrol Sinyali Giriş Seviyesi: Yüksek: 2.3V≤VIH≤VIN; Düşük: -0.3V≤VIL≤1.5V
- Çalışma Sıcaklığı: -25℃～+125℃
- Sürücü Tipi: çift kanallı yüksek güçlü H-köprü sürücüsü
- ESP12E Geliştirme Kiti Kontrol Arayüzü: D1, D3(A motor); D2, D4(B motoru)
