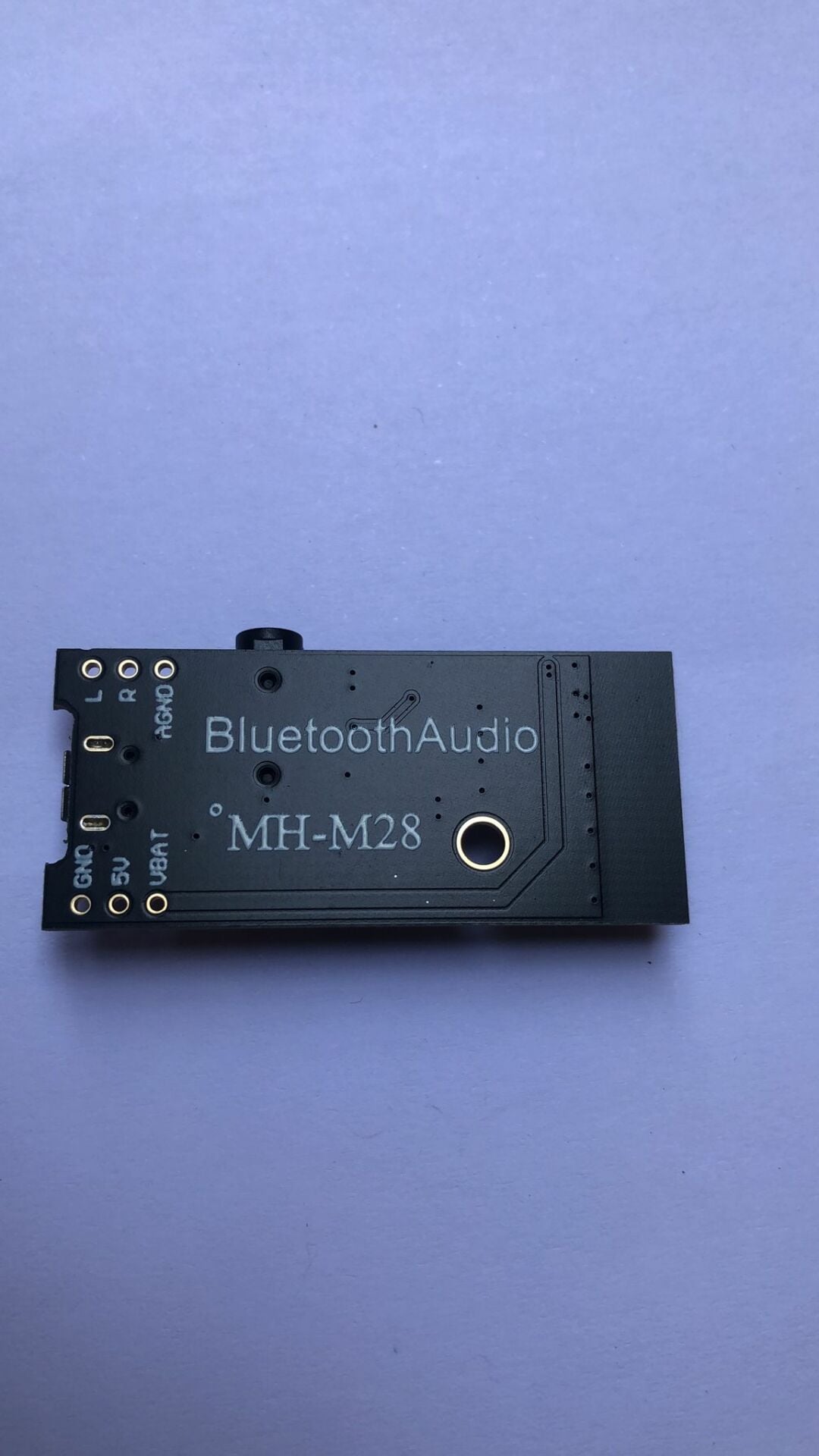

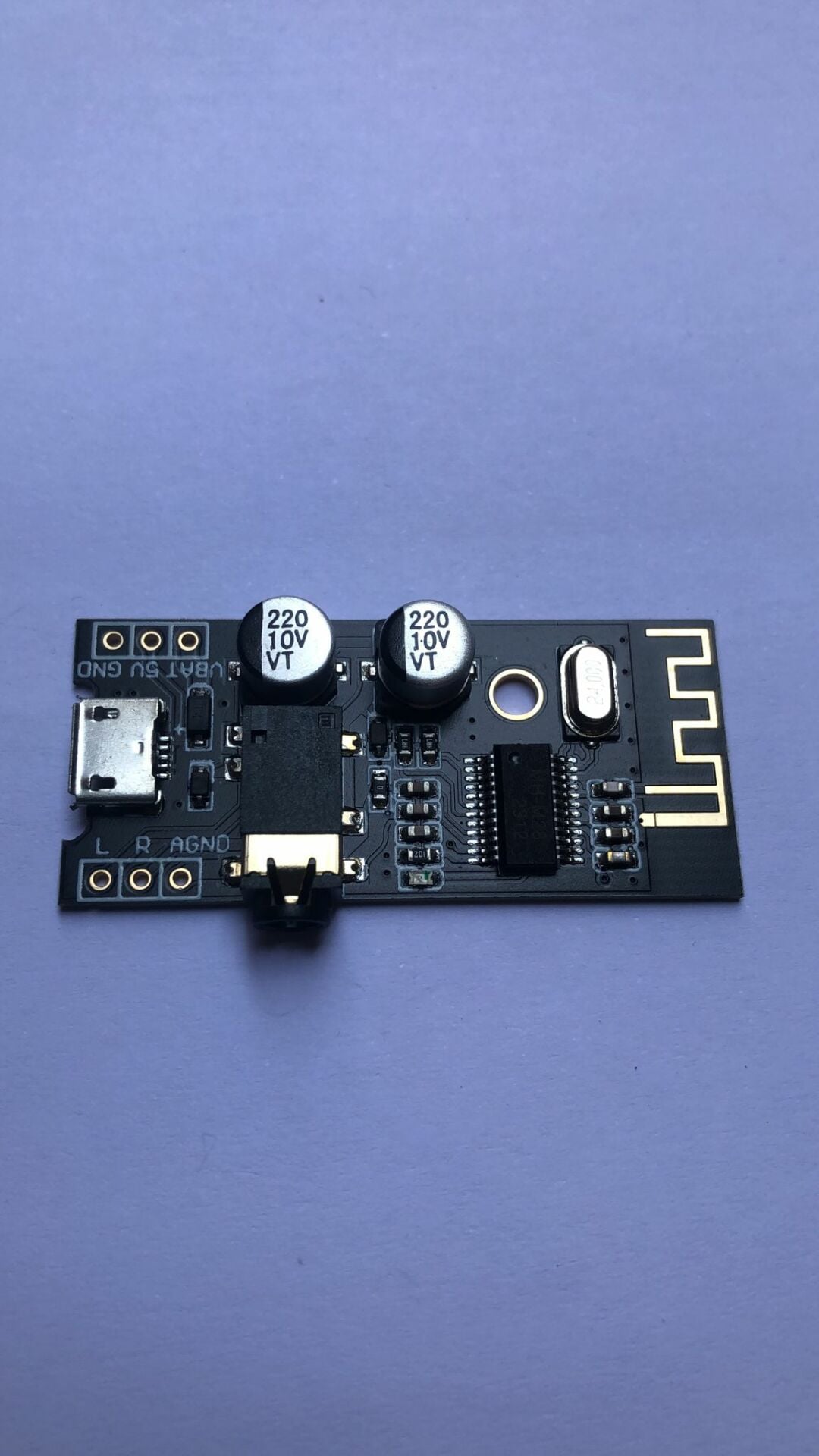

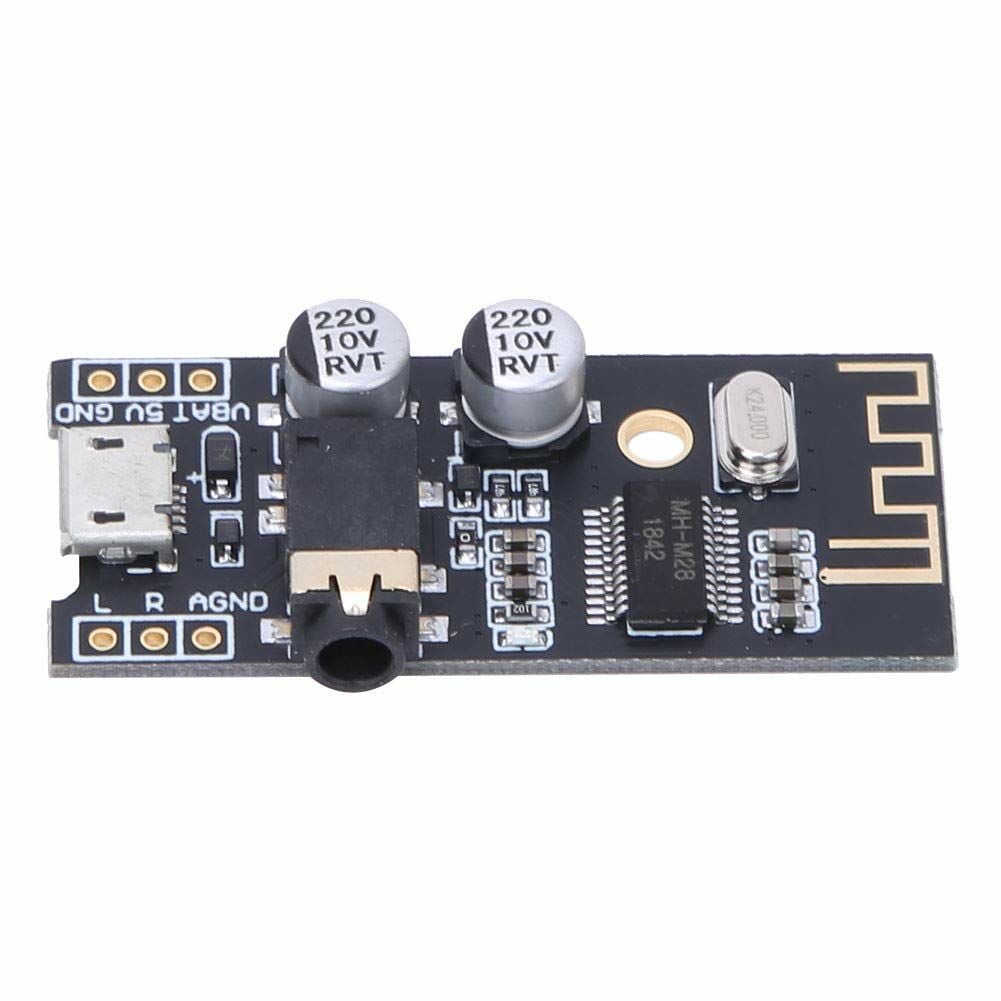

MH-M28 BLUETOOTH 4.2 SES MODÜLÜ
₺122,31 + KDV
Kategori
Stok Kodu
MH-M28 Bluetooth mhm28 4.2 Ses Modülü, M28 BLE 4.2 Bluetooth Kayıpsız MP3 Audio Alıcı Modülü
Fiyat
122,31 TL + KDV
*13,65 TL den başlayan taksitlerle!
MH-M28 BLUETOOTH 4.2 SES MODÜLÜ
ÜRÜN TANITIMI:
MH-M28, en son Bluetooth 4.2 iletimini ve iki kanallı stereo kayıpsız oynatmayı destekleyen düşük güçlü bir Bluetooth tasarımıdır. Küçük boyutlu, kullanışlı ve pratik, modül çok uygun olan bluetooth'a bağlandıktan sonra Bluetooth bağlantısı hızlı bir şekilde gerçekleştirilebilir. Açık bir ortamda, Bluetooth bağlantı mesafesi 20 metreye kadar olabilir. Bluetooth ses alımı, çeşitli ses DIY modifikasyonu ve benzeri için kullanılabilir.
Güç kaynağı: Doğrudan Android için Micro USB'nin 5 V kablosu üzerinden güç sağlanabilir veya 5 V güç kaynağına veya 3,7 V lityum pile bağlanabilir. Ses çıkışı: Kulaklık doğrudan 3,5 mm ses arayüzüne bağlanabilir veya güç amplifikatör kartının ses girişi için bağlanabilir.
BOYUT:
PCB boyutu: 45*20*6.8mm (uzunluk, genişlik ve yükseklik)
Pin pitch: 2.54mm (konumlandırma deliği çapı 3mm)
Bluetooth V4.2 sürümü, destek Bluetooth otomatik bağlantı teknolojisi, destek WAV/WMA/FLAC/APE/MP3 kayıpsız çözme, stereo çift kanal çıkışı.
Modül açıldıktan sonra, cep telefonu Bluetooth adını MH-M28 arar ve bluetooth'a bağlandıktan sonra müzik çalabilir.
MODÜL MAVİ GÖSTERGE IŞIĞI:
- Bluetooth bağlı değilken, gösterge ışığı hızla yanıp söner;
- Bluetooth bağlandığında, gösterge ışığı her zaman açıktır;
- Bluetooth çalarken, gösterge ışığı yavaşça yanıp söner.
SES ÇIKIŞI: Kulaklık doğrudan 3.5mm ses arabirimi bağlanabilir, veya güç amplifikatörü kartının ses girişi için kablolu olabilir (L/R/AGND arayüzü gösterildiği gibi doğrudan kablolu olabilir).
UYGULAMA BAĞLANTI ŞEMASI:
SİNYAL GİRİŞİM: Bluetooth anteni yüksek frekanslı veya güçlü elektromanyetik sinyal girişimine karşı son derece hassastır ve kablosuz cihazın gönderildiği yerden yerleştirilmelidir. Ve yönetim kurulu belirli bir mesafeyi koruyarak metal nesnelere yakın olamaz.
Güç amplifikatörü kartında mevcut ses varsa, neden yerden kaynaklanır
Girişim. Bu tavsiye bu çıkışı Bluetooth modülü omuz değil yönde. Telin lehimlenmesi, özellikle topraklama kablosu ve tel çok uzun olmamalıdır. Daha kısa daha iyi., daha kalın olmaya çalışın. Güç amplifikatörü kartın topraklama noktasında ses topraklama sorunu, güç amplifikatörü ses girişinin zemine bağlanmalıdır. Bu topraklama noktası, en düşük akım sesini elde etmek için farklı konumlarda lehimlemeye çalışılabilir. Bluetooth ve güç amplifikatörü kartlarının Bluetooth toprağını ve amplifikatör toprağını izole etmek için ayrı olarak çalıştırılması önerilir.
Bu ürün çıplak tahta tasarımı olduğundan, gemide bulunan bileşenlere elle dokunmamaya çalışın, çipi öldürmek ve yanmaya neden olmak için statik elektriğe neden olmak kolaydır.
