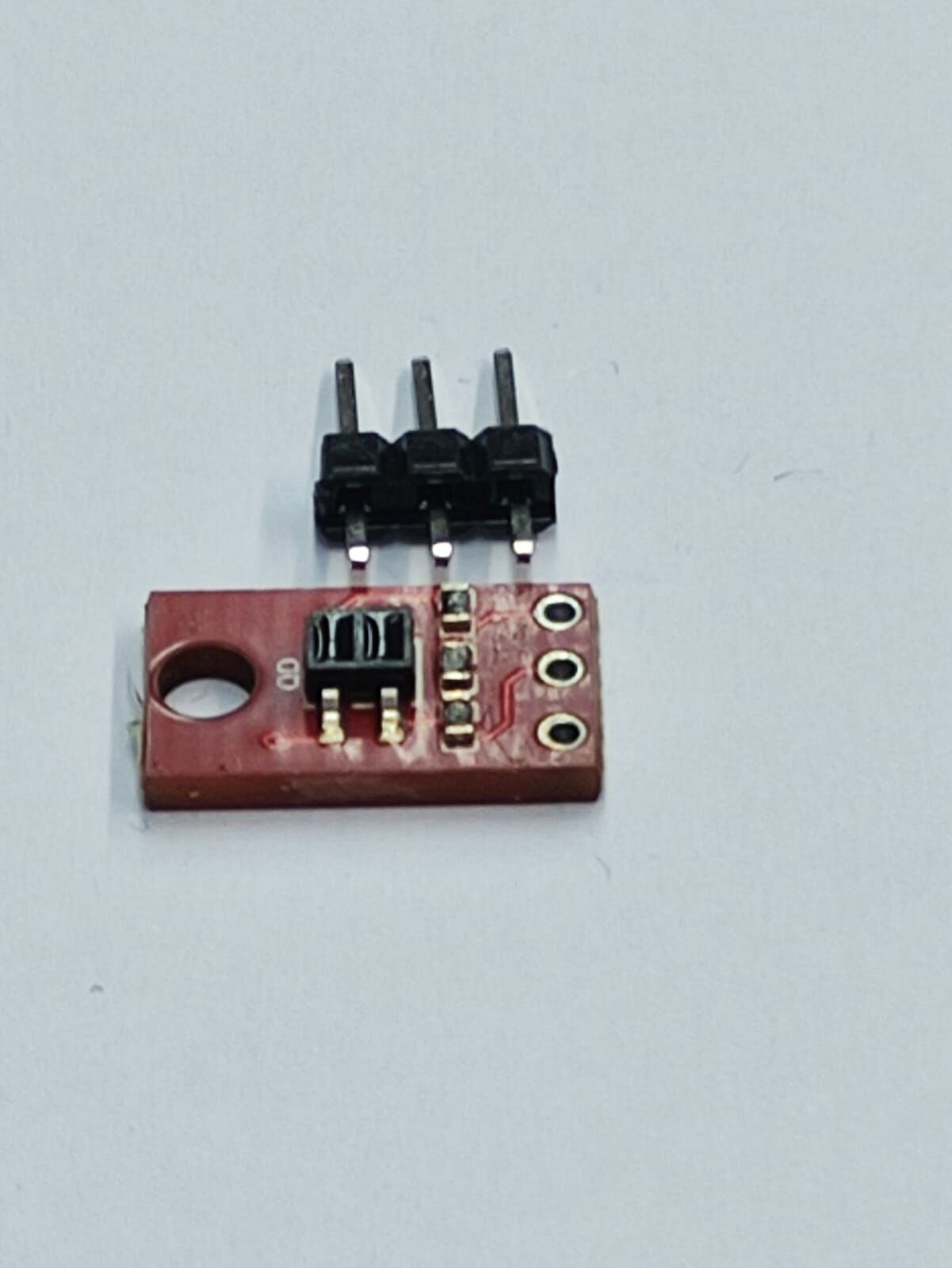

QRE1113 IR LED KIZILÖTESİ YANSIMA SENSÖR MODÜLÜ
QRE1113 kesme panosu 'in bu sürümü, yansıma miktarını ölçmek için bir kapasitör deşarj devresi kullanarak dijital bir çıktıya sahiptir. Bu küçük tahta, sadece dijital g/ç mevcut olduğunda hat algılaması için mükemmeldir ve hem 3.3V hem de 5V sistemlerinde kullanılabilir.
QRE1113 IR yansıtma sensörü iki bölümden oluşur-bir IR yayan LED ve bir IR duyarlı fototransistör. VCC ve gnd'ye güç uyguladığınızda, sensörün içindeki IR led'i yanar. 100Ω direnç yerleşik ve akımı sınırlamak için LED ile seri olarak yerleştirilir. Fototransistörün çıkışı 10nF kapasitörüne bağlanır. Kapasitörün boşalması ne kadar hızlı olursa, yüzey o kadar yansıtıcı olur.
Bu sensörler, robotları takip eden hatlarda yaygın olarak kullanılmaktadır. Beyaz yüzeyler siyahtan daha fazla ışığı yansıtır, bu nedenle, beyaz bir yüzeye yöneltildiğinde, kondansatör siyah bir yüzeye doğru işaret edildiğinde olduğundan daha hızlı boşalır.
Güç girişi ve çıkış pimleri 3-pin, 0.1 "pitch başlığına çıkarılır. Eğer bir şey üzerine vidalamak istiyorsanız, tahta da tek bir montaj deliğine sahiptir.
Özellikler:
5VDC çalışma gerilimi
25mA besleme akımı
Dijital I/O uyumlu
ADC gerekli değil
Optimal algılama mesafesi: 0.125 " (3mm)
0.3x0.55"
