TTL-RS485 Seri Dönüştürücü Kartı - (MAX485) - TTL TO RS485- ONLİNE ÖZEL FİYAT
Kalan Stok : 16
23,61 TL

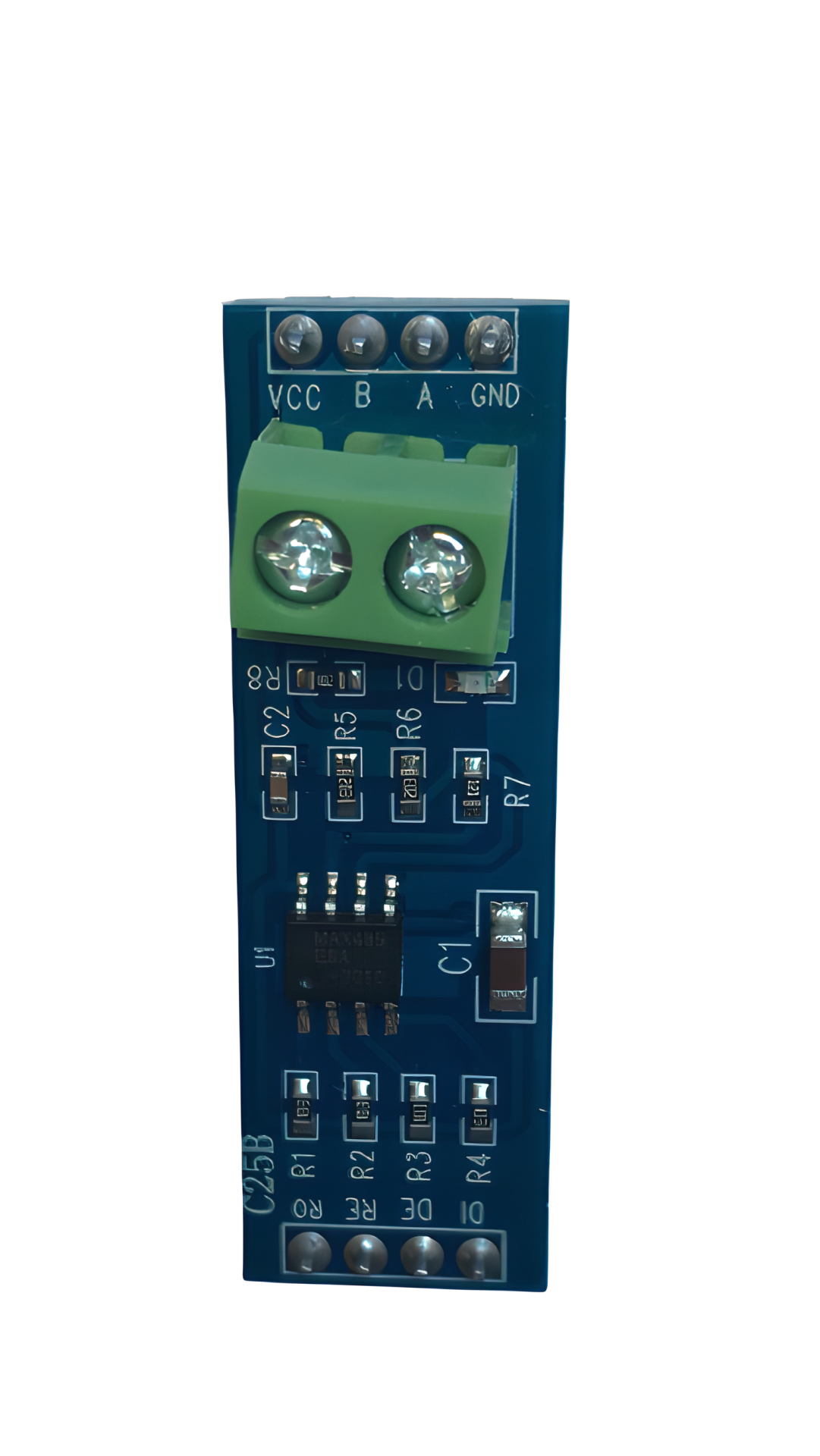

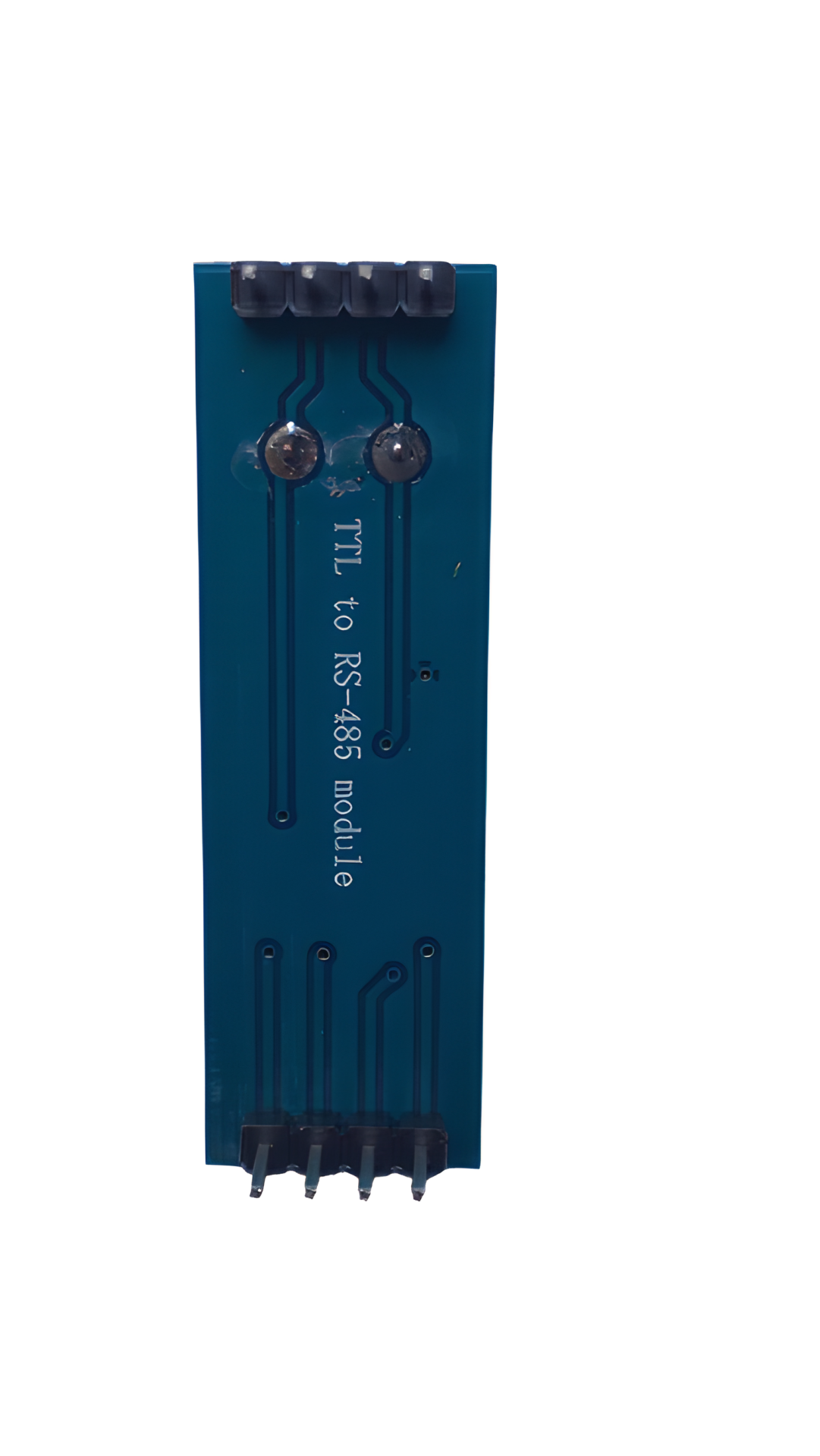

TTL-RS485 Seri Dönüştürücü Kartı - (MAX485) - TTL TO RS485
TTL-RS485 Seri Dönüştürücü Kartı, üzerinde MAX485 entegresi bulunduran, iletişimini RS-485 protokolünü kullanarak kullanıcıya gürültülü ortamlarda bile yüksek hızlı veri iletimi sağlayan bir dönüştürücü kartıdır. Bu kart DC 5V gerilim ile çalışır. TTL-RS485 ile bir veya birden fazla Arduino, PIC ve benzeri bir çok mikrodenetleyici arasında haberleşme sağlamanız mümkün olacaktır. Bunun yanı sıra ilgili mikrodenetleyiciler ile RS-485 haberleşme protokolünü kullanan tüm sensörler arasında haberleşme sağlamanız mümkün olacaktır.
Mikrodenetleyicinin TTL arayüzünün RS485 modülüne aktarılmasını sağlayan modüldür. Genellikle endüstriyel otomasyon için kullanılır. Bu modül, yıldırımdan korunma tasarımı ve sıkışma önleyici tasarım ekler. Sahada kullandığımızda ve uzun mesafeli iletim yaptığımızda, yıldırımdan korunma ve parazit önleme sağlanabilmesi için modülün GND ucunu toprağa bağlayabiliriz.
Standart 2,54 mm hatve tasarımı kullanır. İkinci geliştirme yapmak isterseniz daha uygun olacaktır. 120 ohm uyumlu dirence sahiptir, kısa devre R0 olabilir, uzun mesafe iletimde kullanıcıların kısa devre yapması tavsiye edilir.
Bus üzerinde 128 adede kadar cihaza izin vererek birden fazla mikrodenetleyici arasındaki iletişimi destekler. Çalışırken değiştirilebilir, sinyal girişimini önlemek için geniş bir bakır alanı gerçekleştirdi, etkisi çok iyi.
MAX485 Entegresi:
MAX485, düşük güç tüketimine sahip (120-500 µA) 2.5Mbps maksimum hız destekli RS-485/RS-422 haberleşme entegresidir.
RS-485 Haberleşme Protokolü:
Bir haberleşme standardıdır. Önceki versiyonu olan RS-232 Protokolüne göre daha uzun mesafelerde, daha yüksek hız ile iletim gerektiren yerlerde, daha gürültülü ortamlarda, daha çok alıcı ve vericinin bir arada kullanılması gereken yerlerde kullanılması için geliştirilmiş bir haberleşme protokolüdür.
ÖZELLİKLER:
- 3.3V, 5.0V güç kaynağı ile mükemmel uyumlu
- 3.3V ve 5.0V sinyal mükemmel uyumlu
- Çalışma sıcaklığı aralığı: -40 ℃ ila + 85 ℃
- Kilometreye varan iletim mesafesi (testi yapmak için 850 metre 2*1.5 kablo ile 800 metrede kullanılması tavsiye edilir, 800 metreden fazla tekrarlayıcı ekleyiniz)
- 0,8 mm kalınlığındaki yarı delikli proses tasarımı, birleşik kart olarak kullanımı kolaylaştırır, ayrıca kaynaklı terminal kullanımı da olabilir
- Gönderme ve alma durumunu gözlemlemek için RXD, TXD sinyal lambalarına sahiptir
- İletişim yöntemi：Yarım dubleks
TEKNİK ÖZELLİKLER:
- Çalışma Gerilimi: DC-5V
- Veri Hızı: 2.5 Mbps
- Kullanılan Entegre: MAX485 Entegresi
- Uygun Haberleşme Protokolü: RS-485 Haberleşme Protokolü
- Yüksek Hızda Veri Aktarımı
- Gürültülü alanlarda kullanılabilme
- Aşırı Yük Koruması için Akım Sınırlama
- Düşük Güç Tüketimi
